КМЛ

Элеваторы корпусные литые для бурильных и обсадных труб типа КМЛ

Обозначение элеватора Грузоподъемность кН (тс) Условный диаметр захватываемых труб,мм Диаметр расточки под трубу d1, мм Диаметр расточки под высадку d2, мм Диаметр расточки под муфту D, мм Габаритные размеры Масса, кг
КМЛ 60-125 1250 (125) 60 63 — — 540*236*354 82,0
КМЛ 60-125-1 63 — 88 81,0
КМЛ 60Н-125 63 71 — 80,0
КМЛ 60Н-125-1 63 71 94 79,2
КМЛ 60ПН-125 1250 (125) 60 63 68 — 540*236*354 80,5
КМЛ 60ПН-125-1 63 68 94 79,7
КМЛ 73-125 73 76 — — 78,9
КМЛ 73-125-1 76 — 116 78,1
КМЛ 73ПВ-125 76 79 — 78,3
КМЛ 73ПВ-125-1 76 79 116 77,5
КМЛ 73ПН-125 76 85 — 78,2
КМЛ 73ПН-125-1 76 85 118 77,4
КМЛ 73Н/НП-125 76 86 — 78,1
КМЛ 73Н/НП-125-1 76 86 118 77,3
КМЛ 89-125 89 92 — — 580*236*372 93,9
КМЛ 89-125-1 92 — 126 93,1
КМЛ 89ПВ-125 92 94 — 93,4
КМЛ 89ПВ-125-1 92 94 126 92,6
КМЛ 89ПН-125 92 101,5 — 91,6
КМЛ 89ПН-125-1 92 101,5 130 90,8
КМЛ 89Н/НП-125 92 102 — 91,5
КМЛ 89Н/НП-125-1 92 102 130 90,7
КМЛ 102-125 102 106 — — 89,4
КМЛ 102-125-1 106 — 142 88,6
КМЛ 102ПВ-125 106 110,5 — 88,4
КМЛ 102ПВ-125-1 106 110,5 142 87,6
КМЛ 102ПН-125 106 118,5 — 87,6
КМЛ 102ПН-125-1 106 118,5 142 86,8
КМЛ 102Н-125 106 118 — 87,8
КМЛ 102Н-125-1 106 118 154 87,0
КМЛ 114-140 1400 (140) 114 118 118 — 620*236*390 107,9
КМЛ 114-140-1 118 118 155 106,6
КМЛ 114Н-140 118 131 — 104,2
КМЛ 114Н-140-1 1400 (140) 114 118 131 164 620*236*390 102,9
КМЛ 114НП-140 118 127 — 105,5
КМЛ 114НП-140-1 118 127 164 104,2
КМЛ 114ПН-140 118 131 — 104,2
КМЛ 114ПН-140-1 118 131 164 102,9
КМЛ 114ПК-140 118 123 — 106,4
КМЛ 114ПК-140-1 118 123 164 105,1
КМЛ 114ПК-У-140 118 131 — 104,2
КМЛ 114ПК-У-140-1 118 131 164 102,9
КМЛ 127-140 127 131 131 — 102,4
КМЛ 127-140-1 131 131 164 101,1
КМЛ 127НП-140 131 142 — 99,5
КМЛ 127НП-140-1 131 142 180 98,2
КМЛ 127ПК-140 131 134 — 102,0
КМЛ 127ПК-140-1 131 134 175 100,7
КМЛ 129Л-140 129 133 133 — 102,3
КМЛ 129Л-140-1 133 133 182 101,0
КМЛ 140-170 1700(170) 140 144 — — 680*266*437 158,0
КМЛ 140-170-1 144 — 186 156,5
КМЛ 140Н-170 144 158 — 152,8
КМЛ 140Н-170-1 144 158 194 151,1
КМЛ 146-170 146 150 — — 155,9
КМЛ 146-170-1 150 — 174 154,2
КМЛ 146П/НП-170 150 162 — 150,6
КМЛ 146П/НП-170-1 150 162 198 148,7
КМЛ 168-170 168 172 — — 700*266*457 167,4
КМЛ 168-170-1 172 — 212 156,6
КМЛ 168П/НП-170 172 184 — 161,5
КМЛ 168П/НП-170-1 172 184 222 159,7
КМЛ 178-170 1700 (170) 178 182 — — 700*266*457 161,4
КМЛ 194-170 1700 (170) 194 198 — — 760*266*426 198,0
КМЛ 219-170 219 224 — — 170,0
КМЛ 245-170 245 250 — — 810*266*466 184,0
КМЛ 273-170 1700 (170) 273 278 — — 810*266*466 200,0
КМЛ 299-170 299 303 — — 880*266*490 247,6
КМЛ 324-170 324 331 — — 220,0
КМЛ 340-170 340 344 — — 930*266*585 290,2
КМЛ 351-170 351 355 — — 278,4
КМЛ 377-170 377 381 — — 247,9
КМЛ 407-170 1700 (170) 407 411 — — 1020*266*587 335,5
КМЛ 426-170 426 434 434 459 300,0
КМЛ 473-170 473 477 — — 1000*225*656 224,0
КМЛ 530-170 530 537 — — 1121*226*640 340,0
КМЛ 89-200 2000 (200) 89 92 92 — 590*227*360 102,0
КМЛ 89-200-1 92 92 126 100,8
КМЛ 89ПВ-200 92 94 — 101,5
КМЛ 89ПВ-200-1 92 94 130 100,3
КМЛ 89ПН-200 92 101,5 — 99,7
КМЛ 89ПН-200-1 92 101,5 130 99,5
КМЛ 89Н/НП-200 92 102 — 99,6
КМЛ 89Н/НП-200-1 92 102 130 98,4
КМЛ 102-200 102 106 106 — 98,0
КМЛ 102-200-1 106 106 142 96,8
КМЛ 102ПВ-200 106 110,5 — 96,8
КМЛ 102ПВ-200-1 106 110,5 144 95,6
КМЛ 102Н-200 106 118 — 94,7
КМЛ 102Н-200-1 106 118 154 93,5
КМЛ 102ПН-200 106 118,5 — 94,5
КМЛ 102ПН-200-1 106 118,5 154 93,3
КМЛ 114-250 2500 (250) 114 118 — — 710*286*444 187,1
КМЛ 114-250-1 2500 (250) 114 118 — 155 710*286*444 185,5
КМЛ 114Н-250 118 131 — 182,2
КМЛ 114Н-250-1 118 131 164 180,6
КМЛ 114НП-250 118 127 — 183,7
КМЛ 114НП-250-1 118 127 164 181,9
КМЛ 114ПН-250 118 131 — 182,2
КМЛ 114ПН-250-1 118 131 164 180,4
КМЛ 114ПК-250 2500 (250) 114 118 123 — 710*286*444 185,3
КМЛ 114ПК-250-1 118 123 164 183,5
КМЛ 114ПК-У-250 118 131 — 182,2
КМЛ 114ПК-У-250-1 118 131 164 180,4
КМЛ 127-250 127 131 — — 181,2
КМЛ 127-250-1 131 — 164 179,4
КМЛ 127НП-250 131 142 — 176,3
КМЛ 127НП-250-1 131 142 180 174,5
КМЛ 127ПН-250 131 148,5 — 173,5
КМЛ 127ПН-250-1 131 148,5 180 171,7
КМЛ 127ПК-250 131 134 — 180,0
КМЛ 127ПК-250-1 131 134 175 178,3
КМЛ 127ПК-У-250 131 148,5 — 173,5
КМЛ 127ПК-У-250-1 131 148,5 180 171,7
КМЛ 140-320 3200 (320) 140 144 — — 715*482*315 247,9
КМЛ 140-320-1 144 — 186 246,1
КМЛ 140Н-320 144 158 — 241,9
КМЛ 140Н-320-1 144 158 194 240,1
КМЛ 146-320 146 150 — — 244,2
КМЛ 146-320-1 150 — 174 242,4
КМЛ 146П/НП-320 150 162 — 237,7
КМЛ 146П/НП-320-1 150 162 198 235,9
КМЛ 168-320 168 172 — — 229,9
КМЛ 168-320-1 3200 (320) 168 172 — 212 715*482*315 228,1
КМЛ 168П/НП-320 172 184 — 222,6
КМЛ 168П/НП-320 172 184 222 220,8
КМЛ 178-320 178 182 — — 222,7

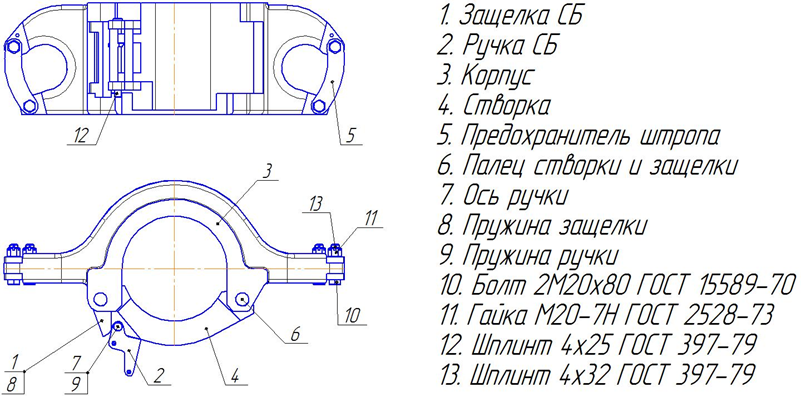

Эскиз КМЛ
